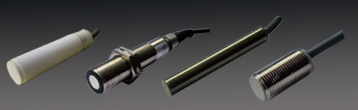

現在很多傳感器都是采用電流信號輸出，比如壓力傳感器，溫度傳感器，角度傳感器，位移傳感器等。電流輸出型變送器的輸出范圍常用的有0～20mA及4～20mA兩種，電流變送器輸出最小電流及最大電流時，分別代表電流變送器所標定的最小及最大額定輸出值。
電流傳感器輸出有很多優點，電流信號輸出我們后續應該連接什么設備呢？對于輸出0～20mA的變送器，在電路設計上我們只需選擇合適的降壓電阻，在A/D轉換器輸入接口直接將電阻上的0-5V或0-10v電壓轉換為數字信號即可，電路調試及數據處理都比較簡單。但劣勢是無法判別變送器的損壞,無法辨別變送器輸出開路和短路。對于輸出4～20mA的變送器，電路調試及數據處理上都比較煩瑣。但這種變送器能夠在變送器線路不通時,短路時或損壞時通過能否檢測到正常范圍內的電流，來判斷電路是否出現故障，變送器是否損壞,因此得到更為廣泛普遍的使用。由于4～20mA變送器輸出4mA時，在取樣電阻上的電壓不等于0，直接經模擬數字轉換電路轉換后的數字量也不為0，單片機無法直接利用，通過公式計算過于復雜。因此一般的處理方法是通過硬件電路將4mA在取樣電阻上產生的電壓降消除，再進行A/D轉換。這類硬件電路首推RCV420,是一種精密的I/V轉換電路,還有應用LM258自搭的I/V轉換電路,這個電路由兩線制電流變送器產生的4～20mA電流與24V以及取樣電阻形成電流回路，從而在取樣電阻上產生一個1-5V壓降，并將此電壓值輸入到放大器LM258的3腳。電阻分壓電路用來在集成電路LM258的2腳產生一個固定的電壓值，用于抵消在取樣電阻上4mA電流產生的壓降。所以當兩線制電流變送器為最小值4mA時，LM258的3腳與2腳電壓差基本為0V。LM258與其相連接的電阻構成可調整電壓放大電路，將兩線制電流變送器電流在取樣電阻上的電壓值進行放大并通過LM258的1腳輸出至模擬/數字轉換電路，供單片機CPU讀入，通過數據處理方法將兩線制電流變送器的4-20mA電流在LCD/LED屏幕上以0-100A值的形式顯示出來。
傳感器采用電流輸出有很多優點，未來會有更多的傳感器采用電流信號輸出。所以我們必須了解如何處理電流信號，這樣才能幫助我們更好的使用傳感器。
|
